板式換熱器安裝圖

      板式換熱器安裝包括板式換熱器出廠前的安裝檢測及出廠后的施工安裝。很多用戶在使用板式換熱器時的問題多數是由于安裝不恰當造成的，關于板式換熱器出廠前的安裝，之前小編在板式換熱器安裝及注意事項中已經寫過了，想要了解的朋友可以直接點擊進行查看。今天主要為大家分享一些板式換熱器出廠后安裝的圖片及相關知識。

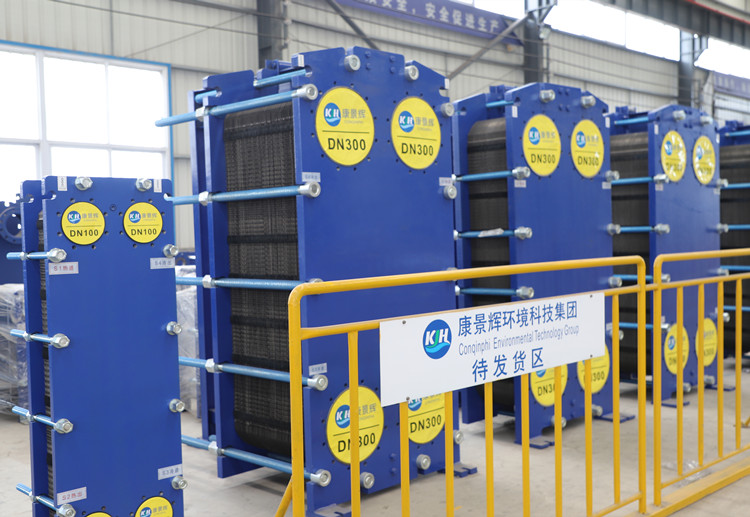

      新購買的板式換熱器已裝好成一個整體，為整機出廠，工廠對板式換熱器性能的各項指標已經進行了檢測，因此如非必要，不應拆開。板式換熱器的拆卸和再安裝是很細致的工作，需要有經驗的人員按照一定的規則進行，出廠后的板式換熱器可直接安裝使用。
      一、基礎
      制作板式換熱器的安裝基礎，主要是為了換熱器的水平安裝和有利于連接配管以及方便日后對換熱器的維修、保養，所以基礎的制作是依照現場情況來考慮的。板式換熱器出廠時，在換熱器上配置了三個地腳，并在裝箱時為用戶準備了一份安裝尺寸圖，用戶可根據實物和安裝尺寸圖在基礎上做預埋件，安裝時擰緊地腳螺栓，以免啟動時振動影響換熱器性能和造成損壞。安裝時，不允許有外力加在板式換熱器上，以免使板式換熱器變形、影響正常運行。

      二、配管的連接
      用戶在連接配管時，首先要注意熱側和冷側進、出口配管的連接位置，凡是在板式換熱器設計選型時，設計參數表上注明“流程為1”個接口方向，S1為熱介質進口，S2為熱介質出口，S3為冷介質進口，S4為冷介質出口。安裝人員須在確認了每個配管的功能之后，方可進行連接配管的工作。配管連接前還需要仔細檢查流道內有無硬雜物，以免運行時堵塞流道或降低換熱效率。泵的安裝方式分為硬性聯接安裝和柔性聯接安裝。（由客戶具體情況而定）
      三、特別提示
      1、板式換熱器的四個接口，每個接口處均需要安裝壓力表、溫度計和預留沖洗接口；
      2、中央空調使用板式換熱器時，冷側進口需加裝流量控制閥和Y形過濾器，熱側以水為介質時進口需要加裝流量顯示器；
      3、集中供熱領域使用板式換熱器時，冷側進口需要加裝除污器、Y形過濾器和流量控制閥，熱側進口需加裝除污器，Y形過濾器和流量顯示器；
      4、生活熱水系統使用板式換熱器時，加裝溫控器，并在冷側進口前加裝流量控制閥和水凈化設備，熱側以水為介質時，進口需要加裝流量顯示器和Y形過濾器；
      5、汽-水換熱使用板式換熱器時，在滿足上述條件的同時，在熱側出口如裝有疏水器，需加裝旁通管，且疏水器和旁通管要按規定坡度安裝；
      6、當夏季空調為制冷機直接供冷，而水循環系統與冬季空調共用一條循環泵時，板式換熱器設計選型時，二次側（冷側）的出口溫度的確定需要注意設計工況溫度是分流水量與換熱器供水量混合后的溫度。為了避免冬季運行時循環水的流量偏大，造成板式換熱器無法正常工作，此時需在二次側進出口后加裝分流旁通，分流旁通管上要安裝止回閥和流量控制閥；
      四、 管路清洗
      板式換熱器在安裝前，需要對所有管路進行清洗，防止造成堵塞。
      五、焊接
      板式換熱器連接管道安裝焊接時，應將電焊地線搭在焊接處，嚴禁將地線搭在遠處，使電流回路通過換熱器而造成損壞。
      我公司根據客戶的具體情況具體分析板式換熱器的安裝圖紙，公司有完善的技術團隊，不實行一刀切，有針對性地設計符合客戶需求且實用能充分利用上的板式換熱器及換熱器機組，讓雙方實現共贏。
