管式換熱器的結構組成是什么

管式換熱器是一種常用的換熱器類型，常用于各種工藝中，如化工、電力、冶金、制藥等，因其效率較高和易于維護而備受歡迎。管式換熱器結構一般由管束、管板和外殼三部分組成。

管束是管式換熱器的主體部分，其結構形式和數量根據換熱器的規格和功能而定。管束管道的材料一般為不銹鋼、哈氏合金和鈦等，根據使用環境和介質的特性進行選擇。管束中的管道形狀多樣，如圓形、橢圓形、六角形等，可以根據功能需求選擇合適的形狀。

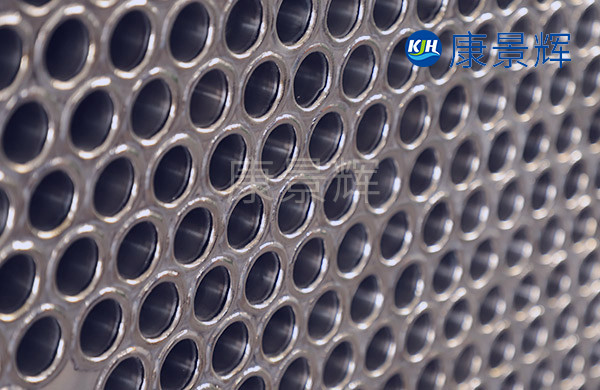

管板在管束中起到支撐管道、導流、分隔流體等作用。管板的結構和數量也根據熱交換器的規格和功能而定制。一般來說，管板有水平和垂直兩種，同時可以根據需要設計多層管板，以達到更高的熱交換效率。對于具有固體雜質的介質，通常還在管板上設置過濾器，以過濾掉其中的雜質，保證換熱器的正常運行。

外殼是管式換熱器的保護體，常常是圓形或方形，也可以按照使用的特定要求進行定制。管式換熱器的外殼材料一般為碳鋼、不銹鋼、銅、銅鎳合金等，外殼上還設有管束支撐器、管束固定器和法蘭等，以保證管束的穩定和整個熱交換器的正常運行。

綜上所述，管式換熱器的結構是由管束、管板和外殼三部分組成。其中管束是主要節點之一，管道形狀和材料的選擇，以及管板的結構和數量的設計對于熱交換器的熱交換效率有重要的影響。而外殼則起著保護換熱器內部設備的作用。
