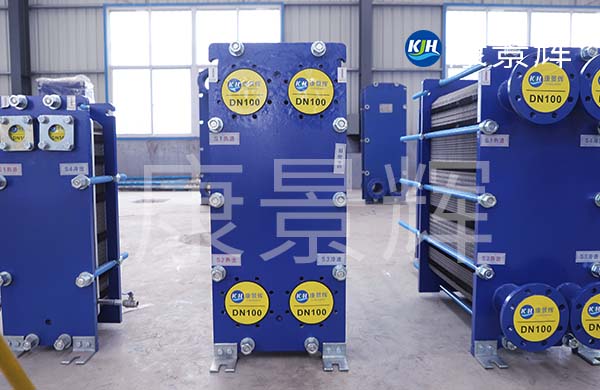

單流程可拆式換熱器

一、單流程可拆式換熱器簡介

單流程可拆式換熱器是板式換熱器的一種類型，屬于快速節能型熱交換設備，在眾多領域有著廣泛的應用。

二、單流程可拆式換熱器工作原理

該換熱器由一組金屬板片組成，板上有四個角孔，供冷熱兩種介質通過。組裝時A板和B板交替排列，板片間形成網狀通道，密封墊把冷熱介質密封在換熱器里，同時又合理的將冷熱介質分開而不致混合。在通道里面冷熱流體間隔流動，可以根據需要逆流或順流，在流動過程中冷熱流體通過板壁進行熱交換，從而達到所需的效果。

三、單流程可拆式換熱器結構特點

1.板片結構：由許多沖壓有波紋薄板按一定間隔排列，四周通過墊片密封，并用框架和壓緊螺旋重疊壓緊而成。板片和墊片的四個角孔形成了流體的分配管和匯集管，合理地將冷熱流體分開，使其分別在每塊板片兩側的流道中流動，通過板片進行熱交換。

2.可拆卸設計：靠夾緊螺栓將夾固板板片夾緊，因此拆裝方便，隨時可以打開清洗，同時由于板面光潔，湍流程度高，不易結垢，便于維護。

3.流程組合：單流程可拆式換熱器的程數為1，即冷熱介質的流程均為單程。流程組合的標記方法或組裝形式表示法為：m1·a1；n1·b1，其中m1、n1表示程數，a1、b1表示每程流道數。例如：21；13，表示熱流體第一程2個流道；冷流體為一程，3個流道。

四、單流程可拆式換熱器技術優勢

1.快速節能：換熱系數較高，比管殼式換熱器的熱效率高3~5倍，能有效地提高能源利用效率，降低能耗。

2.結構緊湊：板片緊密排列，與其他換熱器類型相比，占地面積和占用空間較少，面積相同換熱量的單流程可拆式換熱器僅為管殼式換熱器的1/5，節省了安裝空間。

3.使用壽命長：采用不銹鋼或鈦合金板片壓制，可耐各種腐蝕介質，膠墊可隨意更換，并可方便在、拆裝檢修，保證了設備的長期穩定運行。

4.適應性強：板片為獨立元件，可按要求隨意增減流程，形式多樣，可適用于各種不同的工藝要求，具有較強的適應性。

五、單流程可拆式換熱器應用領域

1.化工行業：可用于溶劑回收、蒸餾過程等，如回收高溫蒸汽潛熱，實現節能；在低溫蒸餾中提高產物純度。

2.食品飲料行業：例如果汁冷卻，通過快速的換熱使高溫果汁快速冷卻至所需溫度，縮短生產周期，同時降低微生物滋生風險，延長產品保質期。

3.暖通空調領域：在區域供熱中，通過合理的換熱溫差減少能源浪費；在泳池加熱中，利用其耐腐蝕材質避免氯離子腐蝕，保證設備的正常運行。

4.電力與環保領域：在電廠中可用于余熱回收，提高能源利用率；在污水處理中，可用于污泥干化系統，實現節能。

六、單流程可拆式換熱器選型注意事項

1.材質匹配：根據介質的性質選擇合適的材質，如酸性介質可選用316L或2205雙相鋼；氯離子環境優先選用超級奧氏體不銹鋼。

2.流程設計：對于高粘度流體，采用寬流道板片，降低壓降；易結垢介質可增加板片間距，便于清洗。

3.安裝環境：在空間受限場景選用緊湊型機組；在振動環境增加固定支架，防止泄漏。

七、單流程可拆式換熱器未來發展趨勢

1.材料創新：如采用石墨烯涂層等新材料，提升傳熱系數，適用于極端溫度工況。

2.智能監控：集成IoT傳感器，實時監測結垢厚度與壓降，預測維護需求，提高設備的運行效率和維護的及時性。

3.綠色設計：采用全焊接結構減少密封件，降低泄漏風險；利用廢熱梯級利用的多級換熱系統，提高能源利用率，符合環保和節能的要求。

總之，單流程可拆式換熱器以其快速傳熱、結構緊湊、易于維護等優點，在各個領域的應用前景廣闊，隨著技術的不斷進步和創新，將更好地滿足不同行業的需求，為實現節能減排和可持續發展做出貢獻。
