板式熱交換器生產過程

      對我們多數人來說，板式熱交換器也許并不陌生，但是對于它的生產過程可能并不清楚。今天康景輝為大家講解一下板式熱交換器的生產過程，方便大家了解它。
      1、設計選型：

      生產加工之前我們需要對熱交換器進行選型，主要是確定熱交換器的板片型號，關于選型問題，大家可以點擊http://www.www46ai.com/faq/88.html進行查看，此處我們不再贅述。
      2、板片加工：

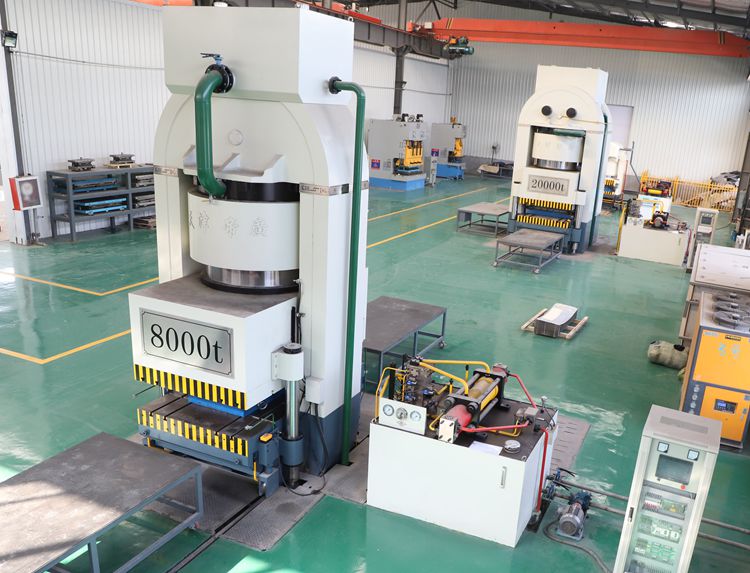

      選定板片型號之后，需要進行板片加工，主要是通過沖壓工序在板片上壓制相應的波紋，需要注意的是，板片壓制需要一次成型，保證板片質量。

      3、組裝板式熱交換器：
      將零件擦洗干凈，密封墊片與溝槽粘接前，擦凈溝槽內殘膠，將合成樹脂粘接劑涂在板片內，然后壓入密封墊片，板片應交替旋轉180°進行疊加,不允許有錯裝，夾緊螺栓要擰緊到板束長度達計算值尺寸時為止。
      4、沖壓定型：
      講安裝好的板片進行沖壓，使各層之間板片和接合材料之間充分接觸。
      5、焊接過程：
      根據客戶的不同要求，將不同型號的接口和附屬部品焊接到板式熱交換器上。

      6、檢漏、試壓：
      將板式熱交換器抽氣到真空狀態，進行檢漏。經過檢漏的板式熱交換器需要接受高于客戶要求的壓力檢驗，檢驗方式一般為氮?dú)獯驂海缓蠓湃胨郾海瑱z查是否漏點。
      7、干燥、包裝：
      經過檢驗后的合格產品，干燥去除水分和雜質，然后包裝出廠。
