板式冷卻器組成

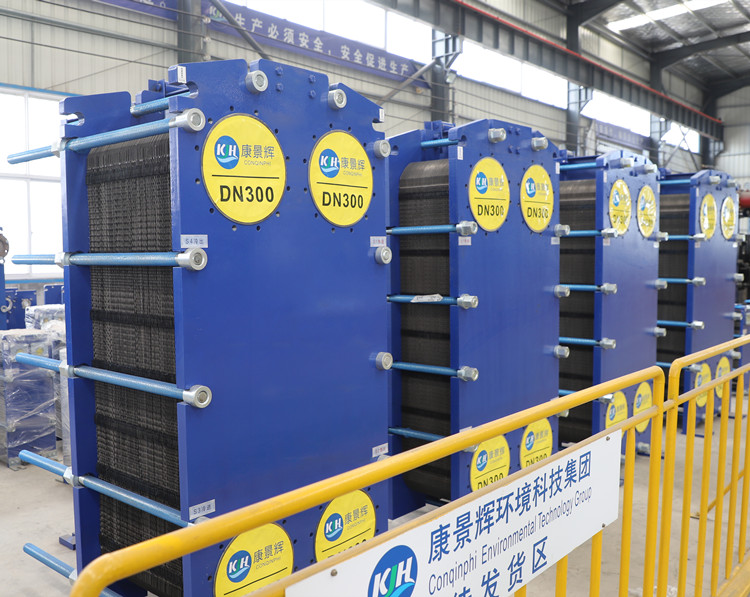

板式冷卻器被廣泛應用于各大行業，板式冷卻器組成確實很多朋友不了解的。板式冷卻器主要由框架、板片以及密封墊片等結構組成。下面我們來詳細了解一下這些組成結構及器作用。
板式冷卻器被廣泛應用于各大行業，板式冷卻器組成確實很多朋友不了解的。板式冷卻器主要由框架、板片以及密封墊片等結構組成。下面我們來詳細了解一下這些組成結構及器作用。
1、框架板
一般框架板是由碳鋼板制作而成，材質可分為Q235A和Q235B，其作用主要是起夾緊的功能，保證介質不泄露
2、傳熱板片
傳熱板片是板式冷卻器起換熱作用的主要組成元件，一般選用人字形波紋，按照流體介質的不同，傳熱板片的材質也不一樣，大多采用不銹鋼和鈦材制作而成。
3、密封墊片
板式冷卻器的密封墊片鑲嵌在密封槽內，主要是在換熱板片之間起密封作用。材質有：丁腈橡膠，三元乙丙橡膠，氟橡膠等，根據不同介質采用不同橡膠。
4、兩端壓板
兩端壓板主要是夾緊壓住所有的傳熱板片，保證流體介質不泄漏。
5、夾緊螺栓
夾緊螺栓主要是起緊固兩端壓板的作用。夾緊螺栓一般是雙頭螺紋，預緊螺栓時，使固定板片的力矩均勻。
6、掛架
板式冷卻器掛架主要是支承換熱板片，使其拆卸、清洗、組裝等方便。
7、支撐桿
主要是起支撐和立柱的作用。還有就是在后期清洗維修的時候，框架板和板片可以往后移動，大大提高了工作效率。
