板式換熱器型號

      板式換熱器的型號可以體現出換熱器的特性，不同型號的板式換熱器所表達的意思也有所不同，今天我們一起來學習一下板式換熱器型號的含義、計算方式及相關參數，希望對大家有所幫助。
      一、板式換熱器型號的含義

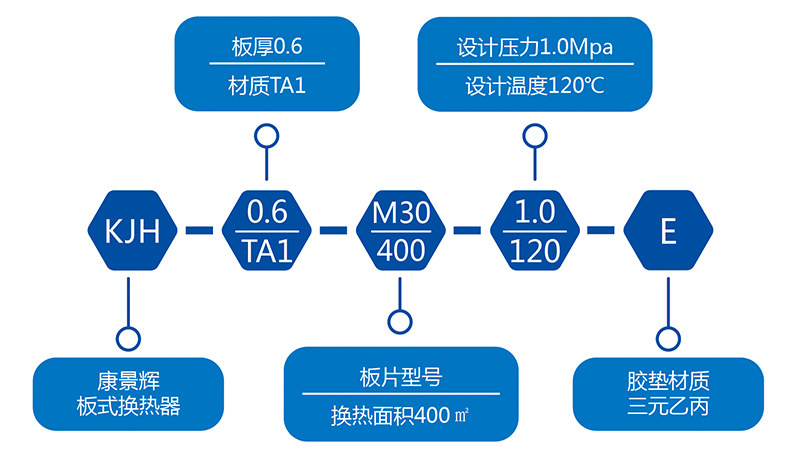

      一般來說不同公司板式換熱器型號的編制可能有所區別，以康景輝板式換熱器型號為例

        KJH：康景輝板式換熱器
     ：板厚0.6mm，材質為TA1
      ：板片型號為M30，換熱面積為400㎡
     ：設計壓力1.0Mpa，設計溫度為120℃

        E：膠墊材質為三元乙丙



      當然，也有一些型號的含義是通用的，一般來說BR系列的板式換熱器型號是通用的。比如，板式換熱器型號為BR0.28-1.6-20-E-I意思是人字形板式換熱器，單張板片換熱面積0.28平方，設計壓力1.6MPa,墊片材質為三元乙丙，懸掛式支撐。
      再如BRB0.8-1.6-120-E-I意思是人字形板式換熱器，冷熱流道截面積不相等，冷側流量是熱側的2倍，單張板片換熱面積0.8平方，設計壓力1.6MPa,墊片材質為三元乙丙，懸掛式支撐。
      也就是說一個B:代表“板”;R代表人字形波紋，如果還有一個B則代表不等截面，即冷熱流道截面積不相等，后面的數字按順序分別表示板片換熱面積、設計壓力、墊片材質以及支撐形式。

      二、板式換熱器選型計算
      板式換熱器選型是一個比較復雜的過程，關于板式換熱器的選型計算方法及注意事項，之前小編已經寫過了，想要了解的朋友可以直接點擊查看原文。

      三、板式換熱器參數
      板式換熱器參數也就是換熱器型號及其所對應的參數，以板式換熱器為例換熱器參數包括口徑大小、板片槽深、板片尺寸、框架尺寸、背板厚度、角孔距、板片單片面積。具體的板式換熱器選型參數表，大家可以點擊進入了解詳情。

      四、板式換熱器的板片型號
      板式換熱器的板片型號分別代表什么呢？今天小編就給大家了解一下！
      1、BR代表人字型波紋板式換熱器；
      2、BRB代表不等截面板式換熱器；
      3、BRV是V系列板式換熱器，
      4、后面的數字代表單片板的有效換熱面積；
      5、再后面是設計壓力、總換熱面積、膠墊材質和組裝形式。
      6、字母和數字各代表什么意思？
      1）一個B:代表“板”;
      2）R代表人字形波紋；
      3）如果還有一個B則代表不等截面，即冷熱流道截面積不相等。如:BR0.28-1.6-20-E-I意思是人字形板式換熱器，單張板片換熱面積0.28平方，設計壓力1.6MPa,墊片材質為三元乙丙，懸掛式支撐。再如BRB0.8-1.6-120-E-I意思是人字形板式換熱器，冷熱流道截面積不相等，冷側流量是熱側的2倍，單張板片換熱面積0.8平方，設計壓力1.6MPa,墊片材質為三元乙丙，懸掛式支撐。

      以上就是板式換熱器型號的含義、計算及相關參數，希望對大家有所幫助，康景輝是一家專注板式換熱器研發生產的廠家，康景輝板式換熱器廠家供應、換熱效率更高、質量高、價格低、售后有保障，如果您有板式換熱器的需求請及時與我們聯系。
