通俗易懂的解釋:板式換熱器的作用原理

板式換熱器的結構我們之前也都講到過，設備是由一系列相同規格的金屬板片作為設備的主要元件，通過密封墊片的扶持及壓緊板的協作從而保證板片不會發生錯位的現象。那么對于這種結構的設備而言，板式換熱器的作用原理是依據核心元件板片為主。

一、板式換熱器作用原理詳解：

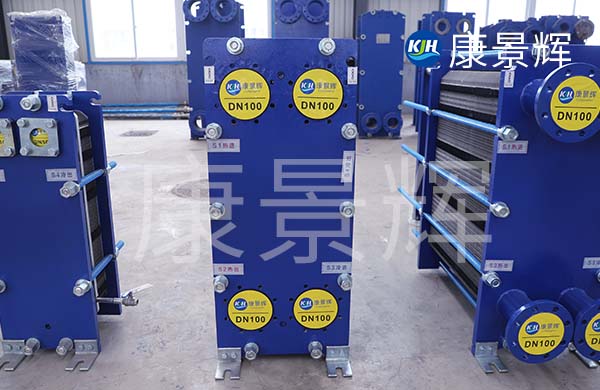

1、如上圖所示，我們板式換熱器是有幾個單獨的管口的，從注入介質到排出介質都是需要通過這個部位進行工藝，介質進入設備之后就需要在板片上進行熱交換器工藝。

2、板式換熱器板片不是單獨的，一般都是成批量重疊而成，兩張板片之間都會有單獨的間隙，這些間隙也是滿足我們熱交換工藝的主要通道，介質從中間流動，板片兩側分別是不同的介質在運行，一側為熱介質，另一側則為冷介質。

3、如果用戶端需要的工藝溫度為60℃，我們熱介質溫度為80℃，我們冷介質溫度不定，此時板片上兩側流動的介質，熱介質側溫度會傳遞給冷介質端，從而降低了自身的溫度，冷介質端吸收了熱能從而提升到60℃，保證兩側的溫度對等平衡的同時，也滿足了熱能的需求，這就要設計計算得知我們需要添如多少度的冷介質了。

以上內容就是板式換熱器的作用原理，我們往往在進行完工藝熱交換之后都要對板式換熱器進行保養維護及清洗，關于相關的知識您也可以繼續點擊這個進行查看。

二、以下是板式換熱器工作的基本步驟：

1.流體進入：兩種不同溫度的流體(可以是液體或氣體)通過不同的連接件進入換熱器。每種流體都在板片的一側流動。

2.熱交換：這兩種流體在分隔的板片間流動，通過板片進行熱交換。熱的流體將其熱量通過板片傳遞給冷的流體，而冷的流體則吸收這些熱量。在這個過程中，流體本身并不直接接觸或混合。

3.流體流出：經過熱交換后，流體通過出口離開換熱器。此時，原本較熱的流體已經被冷卻，而原本較冷的流體則被加熱。

板式換熱器的設計特點是具有大量的板片，這些板片為流體提供了大面積的熱交換表面，使得熱交換可以更有效率地進行。同時，板片間的緊密結構使得流體能在高壓下運行，且板片的形狀和排列方式可以導致流體產生湍流，進一步提高熱交換效率。

值得注意的是，板式換熱器的設計和操作需要依據其具體的應用和工作條件，例如流體的性質（如溫度、壓力、腐蝕性等）、期望的熱交換效果等。因此，實際操作中可能需要調整板片的數量、材料、形狀等參數。
