全焊式板式換熱器內部結構圖

全焊式板式換熱器是一款將多種設備優勢結合在一起的新一代換熱器產品，這款產品并不需要密封墊片的緊固，也不像管式換熱器一樣無法拆卸、清洗困難，今天我們帶著全焊式板式換熱器結構圖來一起看一下相關的內容吧。在結構上而言這款產品是一款間壁式換熱形式的設備，原理是在相鄰的板片內通過焊接形成的流道進行換熱，和基礎的板式換熱器換熱工藝雖然大體相同，但是卻能實現不同工藝及換熱的目的。這款設備是通過單個的隔板來控制具體的流通面積及長度的，從而也表示這款產品可以同時運行多種介質。

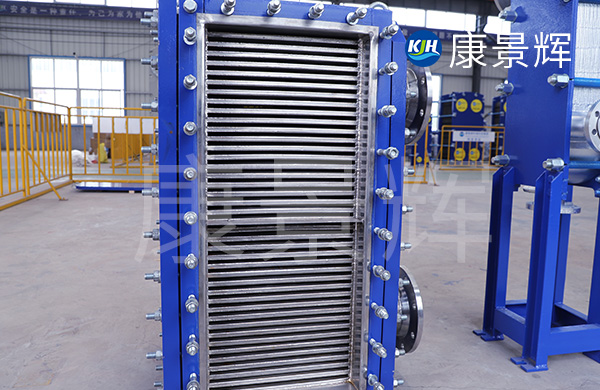

全焊式板式換熱器的結構主要以金屬板片為主，將板片和換熱管路進行焊接工藝，保證內部不會出現泄漏的現象，再將板片上加入帶有密封性的金屬條，外部則由擋板壓緊，再用壓緊螺栓固定，從而實現成為一款耐高溫且密封性強不會串液的換熱設備。

全焊式板式換熱器結構主要以板片為主，和基礎板式換熱器一樣，全焊式板式換熱器板片的參數來源于長度及厚度等因素，根據用戶端工藝的不同，這款產品的換熱程度也各不相同，一般而言板片厚度也不會超過0.08mm，全焊式板式換熱器的優勢在于設備內部換熱，并不是單純的板片，壁面和板片的同時換熱保證了熱介質的有效利用，大大降低了溫差，從而減少了工藝成本投入。

有時候我們的工藝如果無法實現，還可以在全焊式板式換熱器的基礎上添加其他的元件設備從而改變工藝流程，可以采用多流程的形式或者逆流、橫流等，不僅可以滿足更多工藝的轉化，而且對于一些特殊的工藝也可以適應，讓我們的設備不單單作用于一項工藝，從另一方面減少了成本投入。

另外，全焊式板式換熱器是焊接而成的，在板片四周的焊接線上，可以單獨形成冷熱流道，介質是在壁面上進行熱交換工藝的，并不是在管道內，管道的作用是為了調整工藝形式及支撐，一般可以作為人字形、支撐形等多種形式，從而起到傳熱強化的作用，是現在工藝領域中使用非常廣泛的一種方法。

以上內容就是全焊式板式換熱器結構圖及內容介紹了，相信您看完之后也知道全焊式板式換熱器的結構特點了，如果您想采購這款設備，康景輝小編建議您貨比三家，從而挑選到適合自己的產品。
