板式換熱器工作原理

凡是知道板式換熱器這個機器的客戶應該都知道板式換熱器的結構了吧？今天板式換熱器廠家主要講一下板式換熱器是如何工作的，即為板式換熱器工作原理。

一、板式換熱器是什么

板式換熱器是由一系列具有一定波紋形狀的金屬片疊裝而成的一種新型換熱機器。在生活中應用比較廣泛，一般用于家庭或者工業采暖，提供熱量交換。今天來為大家分析一下板式換熱器工作原理圖，看看板式換熱器是如何工作的。

二、板式換熱器工作原理

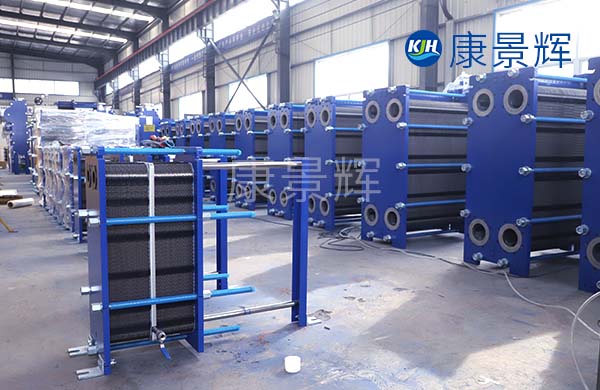

板式換熱器主要分為板式換熱器、可拆式板式換熱器和全焊式板式換熱器。其中可拆式板式換熱器是由許多沖壓有波紋的薄板按一定間隔，四周通過墊片密封，并用框架和壓緊螺旋重疊壓緊而成，板片和墊片的四個角孔形成了流體的分配管和匯集管，同時又合理地將冷熱流體分開，使其分別在每塊板片兩側的流道中流動，通過板片進行換熱。

板片是板式換熱器的核心部件，板片的成型工藝及材質特性對密封和換熱效率會產生直接影響。板式換熱器通常以水作為冷卻介質，板片多數采用不銹鋼薄板制造，特殊化學工業用鈦板等板材的板片。在板片上壓制有波紋流梢，相鄰兩板片之間的空間即為介質流道，冷、熱流體在板片兩側流動時，通過板片進行熱量交換。

板式換熱器的原理基于熱傳導和流體流動。當熱量源流體和冷卻介質流體進入換熱器后，它們分別通過不同的通道流動。熱量源流體從一個端口進入換熱器，并通過板式換熱器的流道，與板的表面接觸。熱量通過傳導從熱源流體傳遞到板上，然后再傳遞到冷卻介質流體中。同時，冷卻介質流體也通過另一個通道流動，與板的另一面接觸。當兩種流體在板上流動時，熱傳導和對流被用來傳遞熱量。熱量從熱源流體通過傳導和對流傳遞到板上，然后再通過傳導和對流傳遞到冷卻介質流體中。這樣，熱量就從熱源流體傳遞到冷卻介質流體，實現了熱量的換熱。

一般情況下板式換熱器的傳熱系數K值在3000-6 000W/m3℃范圍內，同時，兩種介質幾乎是全逆流流動，熱傳導效率較高。在同等換熱效率下，板式換熱器只需要管殼式換熱器面積的1/2-1/4即可達到同樣的換熱效果。板式換熱器的單流程結構是只有兩塊板片不傳熱：首板、尾板。雙流程結構：每一個流程有兩塊板片不傳熱。
