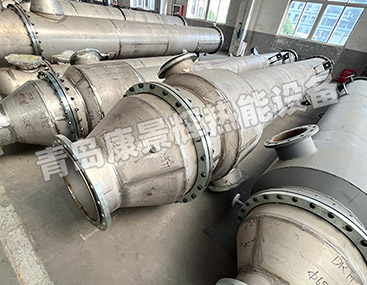

不銹鋼管式熱交換器

不銹鋼管式熱交換器是一種廣泛應用于工業領域的快速熱交換設備，以下是其詳細介紹：

一、不銹鋼管式熱交換器結構組成

1.管束：由不銹鋼無縫管或焊接管組成，是熱量傳遞的核心部件，直徑范圍通常為850mm，壁厚0.55mm。

2.管板：用于固定管束，連接管束與殼體，確保密封性。

3.殼體：通常由不銹鋼板沖壓或焊接而成，用于容納流體并保護內部管束。

4.封頭：殼體兩端的封閉結構，通常為橢圓形或半球形，用于引導流體進出殼體。

5.折流板：安裝在殼體內，用于支撐管束并引導流體流動，增加流體流速和湍動程度，從而提高換熱效率。

二、不銹鋼管式熱交換器工作原理

1.冷熱流體流動：一種流體在管內流動（管程），另一種流體在管外流動（殼程）。根據需求，可采用逆流或順流方式，逆流時溫差大，傳熱效率高。

2.熱量傳遞：熱量通過管壁從熱流體傳遞到冷流體，折流板使流體產生湍流，增強對流傳熱。

三、不銹鋼管式熱交換器性能特點

1.快速傳熱：通過折流板、渦流管等結構設計，強制流體形成湍流，傳熱系數可達60008000W/m2·℃，相比傳統碳鋼換熱器，傳熱效率提升20%以上。

2.耐腐蝕性強：采用304、316L等不銹鋼材質，具備優異的抗氧化、抗腐蝕能力，適用于含氯離子、酸堿介質的工況。

3.衛生安全：表面光滑無死角，符合GMP、FDA等衛生標準，適用于食品、醫藥領域的熱交換。

4.耐高溫高壓：可承受196℃至800℃的溫度范圍，壓力可達35MPa。

5.防結垢設計：寬流道或表面處理（如納米熱膜涂層）減少結垢風險，延長清洗周期。

6.緊湊結構：單位體積換熱面積大，占地面積小，節省安裝空間。

7.維護方便：部分型號集成熱敏傳感技術，實現自動化溫度控制、遠程監測，可拆卸管束設計便于清洗。

四、不銹鋼管式熱交換器應用場景

1.化工領域：用于反應器冷卻、蒸餾塔再沸器、換熱器網絡優化等。

2.石油領域：用于原油加熱、天然氣冷卻、煉油廠余熱回收等。

3.電力領域：用于鍋爐給水預熱、煙氣余熱利用、汽輪機凝汽器等。

4.醫藥領域：用于藥品滅、注射液冷卻、潔凈室空調換熱等。

5.食品領域：用于乳制品巴氏殺、啤酒發酵溫度控制等。

6.能源領域：用于蒸汽發生器、冷凝器等設備，實現熱量的快速轉換和利用。

五、不銹鋼管式熱交換器技術參數

1.總傳熱系數：500-2000W/(m2·K)。

2.換熱效率：85%-95%。

3.壓力損失：<0.05MPa（單側）。

4.工作溫度區間：30℃-265℃。

5.設計壓力：0.68MPa。

不銹鋼管式熱交換器憑借其快速、耐腐蝕、易維護等優勢，成為眾多行業的首選熱交換設備。
