板式換熱器選型

說到板式換熱器選型，很多客戶問機器還有大小規格的不同嗎？是的，板式換熱器不跟一些通用機器一樣，不管客戶的情況如何，都是一樣的規格型號。而板式換熱器需要考慮介質、溫度、換熱量、面積等等方面的因素才能確定選擇什么樣的板式換熱器實用。要不花貴錢都買不到合適的換熱器。要不是溫度老達不到，要不就是達到了卻造成了很大的浪費。

一、板式換熱器的板型選擇

板片型式或波紋式應根據換熱場合的實際需要而定。

1、對流量大允許壓降小的情況，應選用阻力小的板型。反之選用阻力大的板型；

2、根據流體壓力和溫度的情況，確定選擇可拆卸式還是全焊式；

3、確定板型時不易選擇單板面積太小的板片，以免板片數量過多，板間流速偏小，傳熱系數過低，對較大的換熱器更應注意這個問題。

二、板式換熱器流程和流道的選擇

流程指板式換熱器內一種介質同一流動方向的一組并聯流道，而流道指板式換熱器內，相鄰兩板片組成的介質流動通道。一般情況下，將若干個流道按并聯或串聯的方式連接起來，以形成冷、熱介質通道的不同組合。

流程組合形式應根據換熱和流體阻力計算，在滿足工藝條件要求下確定。盡量使冷、熱水流道內的對流換熱系數相等或接近，從而得到較佳的傳熱效果。因為在傳熱表面兩側對流換熱系統相等或接近時傳熱系統獲得較大值。雖然板式換熱器各板間流速不等，但在換熱和流體阻力計算時，仍以平均流速進行計算。由于“U”形單流程的接管都固定在壓緊板上，拆裝方便。

三、板式換熱器的壓降校核實驗
在板式換熱器的設計選型時，一般對壓降有一定的要求，所以應對其進行校核。如果校核壓降超過允許壓降，需要重新進行設計選型計算，直到滿足工藝要求為止。

四、選型要點及原則
1、流速及取值：
1.1、換熱管網流速：指進、出水管路，見流速表。
1.2、機組總管流速：管徑≦ 80時，選1m/s， ≧ 100時，見流速表。

1.3、角孔流速：較大為6m/s （四個進出口）。
1.4、板間流速：0.4 ～ 0.8m/s（L型0.8，M型0.6，H型0.4）。

2、換熱面積：指換熱器的面積，單板面積*參與換熱片數（總片數減二）
2.1、換熱面積的計算：換熱面積=換熱量/換熱系數/對數平均溫差/污垢系數

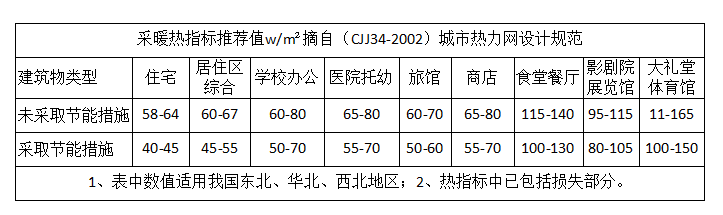

2.2、換熱量的計算：換熱量=建筑面積*采暖熱指標（即熱負荷，見指標表）

3、介質參數：

3.1、區域供暖：暖氣采暖/地熱采暖：110/75 ℃ - 50/75
3.2、區域供暖：地熱采暖：110/75 ℃- 40/50 ℃
3.3、樓宇空調：風機盤管采暖：110/75 ℃ - 50/60 ℃
3.4、生活熱水：洗浴、廚房、洗衣房：70/50 ℃ - 10/55 ℃
3.5、泳池供水：游泳池恒溫供水：110/70 ℃ - 10/40 ℃
3.6、高層空調制冷：冷水轉換：7/11 ℃ - 8/12 ℃

五、板式換熱器選型計算的方法及公式

(1) 求熱負荷Q
Q=G．ρ．ＣP．?t
(2) 求冷熱流體進出口溫度
t2=t1+ Q /G ．ρ ．ＣP
(3) 冷熱流體流量
Ｇ=Q / ρ ．ＣP ．(t2-t1 )
(4) 求平均溫度差?tm?tm=(T1-t2)-(T2-t1)/In(T1-t2)/(T2-t1)或?tm=(T１-t2)+(T2-t1)/2
(5) 選擇板型
若所有的板型選擇完，則進行結果分析。
(6) 由Ｋ值范圍，計算板片數范圍Ｎmin，Ｎmax
Ｎmin = Q / Kmax ．?tm ．F P ．β
Ｎmax = Q / Kmin ．?tm ．F P ．β
(7) 取板片數N（Ｎmin≤Ｎ≤Ｎmax ）
若N已達Ｎmax，做（5）。
(8) 取N的流程組合形式，若組合形式取完則做（7）。
(9) 求Re，Nu
Re = W ．de/ ν
Nu =a1．Rea2．Pra3
(10)求a，K傳熱面積Ｆ
a = Nu ．λ/ de
K= 1 / 1/ah+1/ ac+γc+γc+?/λ0
F=Q /K ．?tm ．β
(11)由傳熱面積Ｆ求所需板片數ＮＮ
ＮＮ= F/ Fp+ 2
(12)若N＜NN，做（８）。
(13)求壓降?p
Eu = a4．Rea5?p = Eu ．ρ．W2 ．ф
(14) 若?p＞?允　，做（８）；
若?p≤?允　，記錄結果 ，做（８）。
注: 1．（1）、（2）、（3）根據已知條件的情況進行計算。
2．當T1-t2=T2-t1時采用?tm = (T１-t2)+(T2-t1)/2
3．修正系數β一般0.7～0.9。
4．壓降修正系數ф ，單流程ф度=1～1.2 ，二流程、三流程ф=1.8～2.0，四流程ф=2.6～2.8。
5．a1、a2、a3、a4、a5為常系數。

選型計算各公式符號的意義及單位

選用板式換熱器就是要選擇板片的面積,它的選擇主要有兩種方法，但這兩種都比較難理解，較簡單的是套用公式：
Q=K×F×?t
Q--熱負荷
K--傳熱系數
F--換熱面積
Δt--傳熱溫差（一般用對數溫差）
傳熱系數取決于換熱器自身的結構，每個不同流道的板片，都有自身的經驗公式，如果不嚴格的話，可以取2000~3000。算出的板換的面積要乘以一定的系數如1.2。

六、選型軟件
對于板式換熱器的選型軟件，一般每個廠家根據自己的板型都有自己的選型軟件。國際上通用的軟件有HTRI、HTFS等。國內的計算軟件公開的很少。再者現在國內同行業中的板式換熱器的廠家良莠不齊，也不能完全按照這些軟件來進行計算。所以，如果要買到稱心如意的板式換熱器，就得實地考察廠家。
