管式冷凝器

管式冷凝器因其換熱量大，清洗維護周期長，廣泛應用于工業、化工業中，起到加熱、冷卻、冷凝、余熱回收等作用。列管式冷凝器是一種既起到冷凝作用，又不污染水源、冷凝水還可回收利用，不僅環保還可節約成本的換熱設備。

一、管式冷凝器的結構

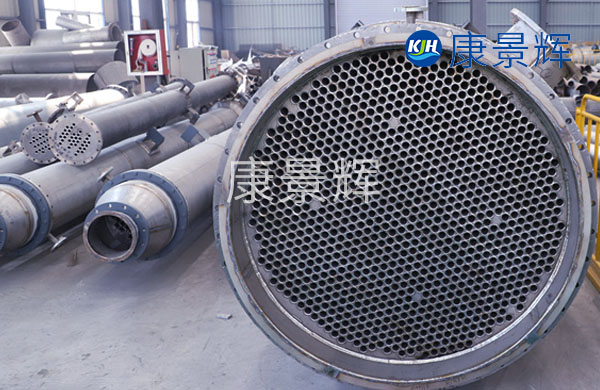

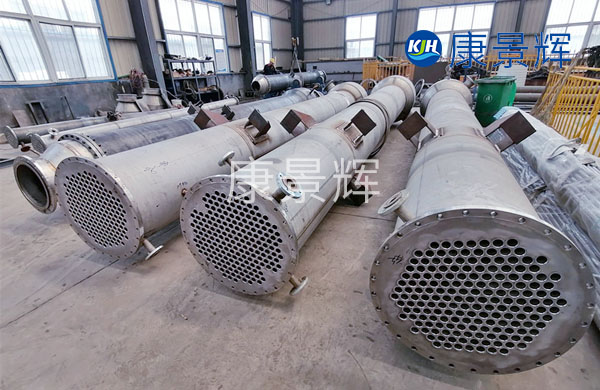

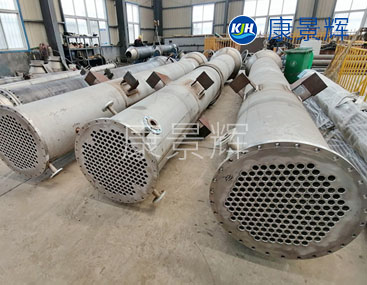

主要有筒體和冷凝管，筒體呈空心圓柱體結構，在筒體的一側分別設有冷卻水進口或冷卻水出口；在筒體的內腔安裝有若干冷凝管，其中上層冷凝管一端設有水蒸氣進口，下層冷凝管一端設有冷凝水出口，各冷凝管之間通過連接彎管相連通。冷凝管的冷凝水出口通過法蘭和管道與收集罐進口相連通，并直接與收集罐相通。

二、管式冷凝器優點
1、將冷卻水與被負壓系統吸入的水蒸氣通過金屬器壁進行熱傳遞而使水蒸氣冷凝成液態水，冷卻水與冷凝水通過金屬器壁相隔離互不接觸，兩者之間互不影響，冷卻水可以直接排放，冷凝水則通過一個收集罐收集起來，收集罐與溶解罐相連，冷凝水可以作為溶解水被重新加入到溶解罐中而不需排放，解決了生產過程中較大的環境污染問題。

2、由于冷凝水的可回收利用，不僅節約了水資源，還節約原材料，降低了生產成本。

管式冷凝器換熱量大，雖然維護清洗沒有板式換熱器方便，但比板換的維護、清洗周期長。
