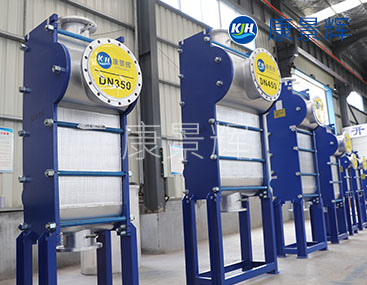

寬流道自潔式節能換熱器

寬流道自潔式節能換熱器是一種適用于特殊介質工況的快速換熱設備，以下是其結構、特點和應用領域的詳細介紹：

一、寬流道自潔式節能換熱器結構

板片設計：采用特殊的粗波紋結構設計，板片外廓基本由水平波紋構成，形成S型流道。這種設計使介質可以無限制地流過板片的換熱表面，且板間無金屬接觸點。

流道設計：流道寬度從5mm到16mm不等，橫斷面無阻礙點，有效防止堵塞。寬流道用于走物料，窄流道用于走冷卻介質，可根據運行介質參數設計不同的通道間距。

密封與連接：采用雙線密封結構，增強密封性能。部分型號采用全焊接結構，提高設備在高溫高壓工況下的穩定性和安全性。

管箱與維護：四面管箱為可拆式結構，便于拆開清洗維護。

二、寬流道自潔式節能換熱器特點

快速傳熱：特殊的波紋結構和流道設計使流體在低流速下也能產生高湍流，傳熱系數遠高于傳統管殼式換熱器。

自潔功能：通過內外介質擾動帶來的振動及輕微彈性形變，實現板片自清潔功能，抑制積灰黏結腐蝕。

抗堵防垢：寬流道設計和無觸點結構有效防止介質中的固體顆粒物或懸浮物沉積、堵塞通道。

易于維護：板片可拆開清洗，內部殘余液體少，適用于需保證清潔衛生的行業。

適用性強：適用于含固體、晶體、纖維、漿狀物質及高黏度介質的換熱工況。

經濟性好：體積小，占地面積少，降低了系統初投資。運行維護成本低，清洗周期長。

三、寬流道自潔式節能換熱器應用領域

工業領域：廣泛應用于制糖、造紙、制藥、紡織、乳品和果汁等工業領域。特別適用于高粘度介質或含纖維的介質，如淀粉漿、果粒酸牛奶等。

能源領域：在火電廠煙氣余熱回收利用中，可有效降低煤耗和污染物排放。適用于玻璃窯爐余熱回收利用、生物質燃燒利用等領域。

污水處理：可用于污泥加熱、含油污水或污雜物含量高的廢水換熱等。

其他領域：還可應用于化工、醫藥、食品加工、橡膠助劑、精細化工等行業。
