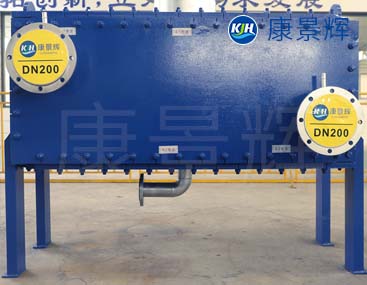

蒸汽-水板式熱交換器

蒸汽水板式熱交換器是一種常見的熱交換設備，主要用于將蒸汽的熱量傳遞給水，以實現加熱或冷卻的目的。以下是關于蒸汽水板式熱交換器的詳細介紹，包括其工作原理、結構特點、應用領域和選型要點。

一、蒸汽-水板式熱交換器工作原理

1.蒸汽入口：蒸汽從熱交換器的蒸汽入口進入，通常位于設備的上部。蒸汽在進入熱交換器后，被分配到多個平行排列的金屬板片之間形成的通道中。

2.熱傳遞：蒸汽在板片一側流動時，通過金屬板片將熱量傳遞給另一側的水。板片通常采用高導熱性的材料（如不銹鋼或鈦合金），以提高熱傳遞效率。板片表面設計有波紋狀結構，增加湍流效果，進一步提高熱傳遞效率。

3.冷凝與水加熱：蒸汽在傳遞熱量后冷凝成水，冷凝水通過專門的管道排出。水在板片的另一側通道中流動，吸收蒸汽釋放的熱量，溫度升高。

4.水出口：加熱后的水從熱交換器的出口流出，用于后續的工藝過程或供熱系統。

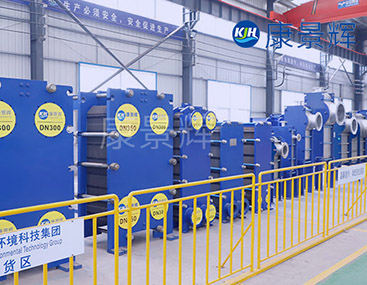

二、蒸汽-水板式熱交換器結構特點

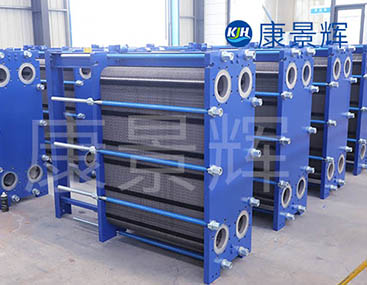

1.板片：板片是熱交換器的核心部件，通常由不銹鋼、鈦合金等耐腐蝕材料制成。板片表面設計有波紋狀結構，增加湍流效果，提高熱傳遞效率。板片之間通過密封墊片或焊接方式密封，防止兩種流體混合。

2.框架：框架用于固定板片，并提供流體的進出口通道。框架通常由金屬制成，具有足夠的強度和剛性。

3.流道設計：蒸汽和水在熱交換器內分別流經不同的通道，通道的設計可以是并流、逆流或交叉流。逆流設計（水與蒸汽流向相反）通常能獲得更高的熱交換效率。

4.密封系統：密封墊片或焊接密封用于防止兩種流體泄漏或混合。密封材料需要根據流體的性質和工作溫度選擇合適的材質。

三、蒸汽-水板式熱交換器優點

1.高熱效率：由于板片的高傳熱系數和波紋結構，蒸汽水板式熱交換器的熱交換效率很高，通常比傳統管殼式熱交換器高出35倍。

2.緊湊的結構：設備體積小，占地面積少，適合在空間有限的場合使用。

3.靈活性：板片數量可以根據需要進行調整，便于擴展換熱面積或改變換熱能力。

4.易于維護：板片可以單獨拆卸和清洗，維護方便。

5.節能效果明顯：通過高效熱回收，減少能源浪費，降低運行成本。

四、蒸汽-水板式熱交換器應用領域

1.工業生產：用于加熱或冷卻反應釜、塔器等設備中的物料。在化工、制藥、食品等行業中，用于處理各種液體和蒸汽。

2.能源回收：用于回收廢熱，將高溫蒸汽的熱量傳遞給低溫流體，實現能源的再利用。

3.建筑與暖通空調：用于熱水供應系統，將蒸汽的熱量傳遞給生活用水。

4.海水淡化：用于預熱海水，提高海水淡化系統的效率。

五、蒸汽-水板式熱交換器選型要點

1.熱負荷計算：根據工藝要求計算所需的熱負荷，確定熱交換器的換熱面積。

2.流體特性：考慮流體的溫度、壓力、流量、腐蝕性等特性，選擇合適的板片材料和密封材料。

3.工作壓力和溫度：確保熱交換器的設計壓力和溫度滿足工藝要求。

4.安裝空間：根據現場條件選擇合適尺寸的熱交換器。

5.維護和清潔：考慮熱交換器的維護和清潔便利性，選擇易于拆卸和清洗的結構。
