全焊式板式換熱器結構圖
來源：
本站
時間:
2023-04-17
瀏覽次數：
2425
很多朋友對全焊式板式換熱器結構圖不是很清楚，從外觀來看全焊式板式換熱器結構圖跟可拆式板式換熱器的結構圖很相似。實際上與可拆式板式換熱器不同，全焊式板式換熱器具有波

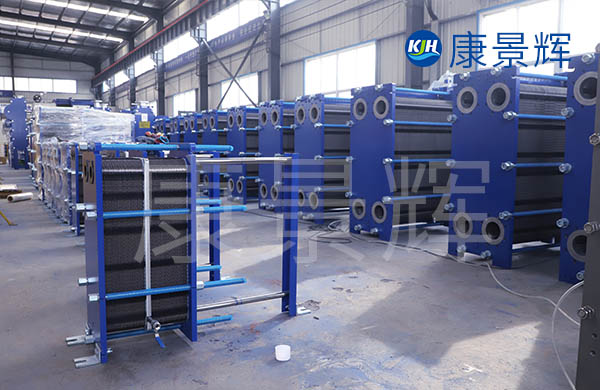

很多朋友對全焊式板式換熱器結構圖不是很清楚，從外觀來看全焊式板式換熱器結構圖跟可拆式板式換熱器的結構圖很相似。實際上與可拆式板式換熱器不同，全焊式換熱器具有波紋板，采用全焊接工藝密封，不需要密封墊片，焊接換熱器能適用多數換熱工況，其結構緊湊，傳熱性能強、使用方便靈活。目前，已經被廣泛應用在石化、采暖、電力、冶金、生物能源等行業。
全焊接板式換熱器在結構上屬于間壁式換熱器，它的應用原理是相鄰兩張板片之間，通過焊接形成兩周流通通道，兩種不同溫度的介質分別在同一板片兩側的通道中流過，每種介質通道通過分程隔板來控制流通面積及流通長度，這樣高溫流體通過板片將熱量傳遞給低溫流體，從而實現換熱目的。

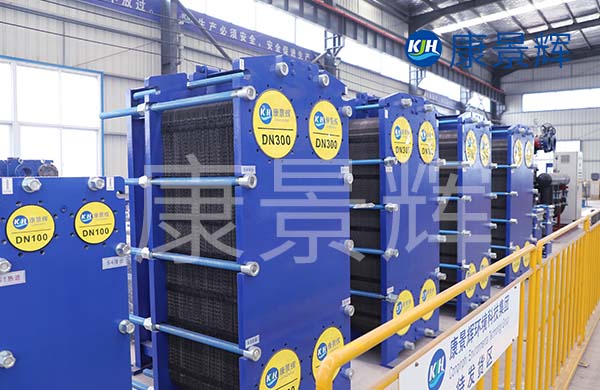

全焊式板式換熱器的結構尺寸是由換熱板的長度和板片的數量確定。根據工藝技術要求，長度在216~12000㎜之間，固定寬度為350㎜的換熱板片焊接在一起形成一個或多個氣密封、耐壓換熱單元。換熱片的厚度根據具體要求確定。通常，換熱片的厚度在0.5~0.8㎜之間。
全焊式焊接板式換熱器金屬板的整個表面集合都用于熱交換，這樣可以充分利用所使用的金屬材料，換熱器的結構設計沒有流動死點，可以在低壓降情況下提供效率高的換熱能力，從而實現非常小的溫差傳熱要求。板片的布局在管側形成橢圓形管路，在板側形成波紋流道。板片波紋深度可以根據需要調整，滿足大流量、低壓降或流體中有較大固體顆粒的要求。全焊式板式換熱器的結構可根據用戶工藝要求進行優化設計，既可通過增加橢圓管流道的直徑實現管側流通截面積，同時保持波紋側的板距不變。還可能通過在增加波紋側板間距，保持管側流道不變條件下得到波紋側寬流道特性。
另外，全焊式換熱器結構除換熱單元靈活可變外，其端蓋的結構也可根據具體要求加以改變，全焊式板式換熱器結構設計中，板側流和管側流在換熱器中的單個流程上是錯流流動，通過采用多流程形式，可作橫向錯流或錯逆流布置，實現兩側效率快的錯-逆流流動傳熱。同時，在管側和板側可以實現多個流程，流體可通過在端蓋板上設置的折流板多次換向，因此可以提供適用于各種不同應用需求的換熱器結構。
全焊式板式換熱器結構選型可以針對從真空到6.0MPa的壓力范圍進行設計，在結構和工藝上可以根據用戶需求靈活安排。
全焊式板式換熱器的結構尺寸是由換熱板的長度和板片的數量確定。根據工藝技術要求，長度在216~12000㎜之間，固定寬度為350㎜的換熱板片焊接在一起形成一個或多個氣密封、耐壓換熱單元。換熱片的厚度根據具體要求確定。通常，換熱片的厚度在0.5~0.8㎜之間。
全焊式焊接板式換熱器金屬板的整個表面集合都用于熱交換，這樣可以充分利用所使用的金屬材料，換熱器的結構設計沒有流動死點，可以在低壓降情況下提供效率高的換熱能力，從而實現非常小的溫差傳熱要求。板片的布局在管側形成橢圓形管路，在板側形成波紋流道。板片波紋深度可以根據需要調整，滿足大流量、低壓降或流體中有較大固體顆粒的要求。全焊式板式換熱器的結構可根據用戶工藝要求進行優化設計，既可通過增加橢圓管流道的直徑實現管側流通截面積，同時保持波紋側的板距不變。還可能通過在增加波紋側板間距，保持管側流道不變條件下得到波紋側寬流道特性。
全焊式板式換熱器結構選型可以針對從真空到6.0MPa的壓力范圍進行設計，在結構和工藝上可以根據用戶需求靈活安排。
